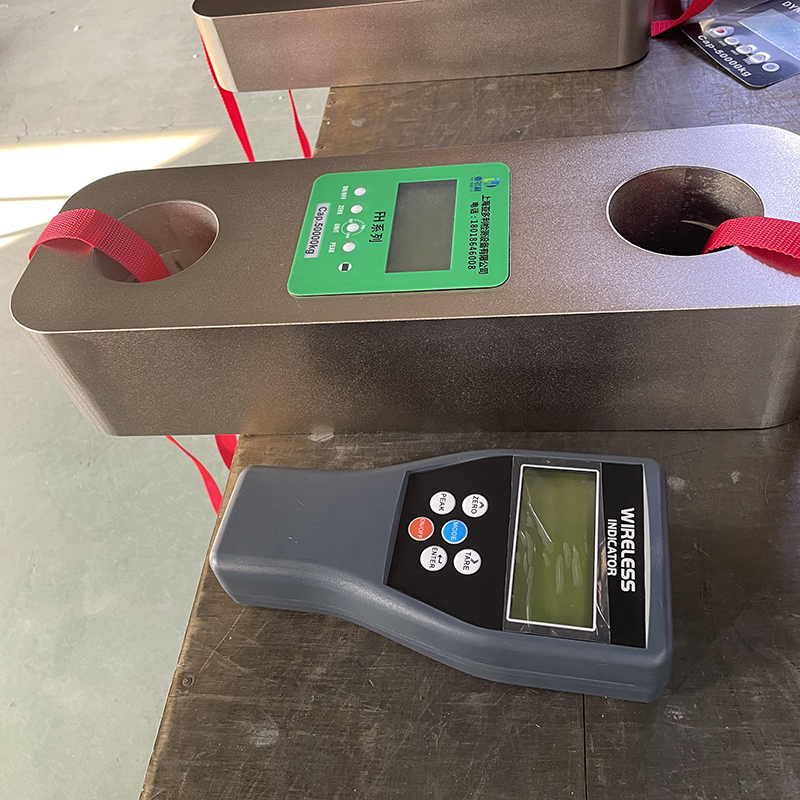

非标出口拉压测力计的​维 修.外销定制款

非标出口拉压测力计的维 修.外销定制款

非标出口特点：定制量程、英制单位（lb、ton）、特殊通讯（RS485/Modbus/Wireless）、特殊防护 IP、海外计量溯源要求，配件不是通用标准款，维 修后必须配套对应英文校准证书用于出口验收

✅ 维修前资料收集（出口非标机型必做）
1. 原始资料：出厂英文规格书、标定证书、接线图、传感器桥参数（350Ω/1kΩ 等）、量程 / 精度等级、允许过载、单位制式
2. 故障信息：零点漂移、数值跳变、拉压不对称、无信号、通讯失败、进水腐 蚀、过载损伤
3. 出口目标 国要求：溯源证书，单位（kN /lbf/ton），精度允差
🔍 分步故障排查（应变式拉压一体）
#1. 外观与机械检查
– 检查弹性体：有无磕碰、塑性变形、裂纹（一旦弹性体塑性损伤，无法修复，只能更换传感器）
– 检查吊环 / 接头、万向节：螺纹变形、偏载磨损；非标接头多为定制机加工件，需要测绘重做
– 线缆 + 航空插头：防水、屏蔽层、针脚腐蚀、断线；出口型大多是高防护航空接头，国内普通接头不可直接代换
> 重点：拉压双向受力，侧向力会直接造成拉压读数不一致
#2. 传感器桥路检测（万用表）
– 测激励端、信号端电阻，对比原始证书参数；桥路断路 / 阻值异常 = 应变片损坏，需更换非标传感器
– 测绝缘电阻：壳体与桥路之间绝缘下降，一般是进水受潮，烘干 + 灌封修复，严 重则传感器报废
#3. 数显仪表 / 变送器维修（出口款）
– 供电检查：DC5V/10V 激励是否稳定
– 信号采集板：放大芯片、AD 模块、滤波电路；很多出口仪表固件是定制英文版本，更换主板需要烧录对应固件
– 通讯模块：无线、RS485、蓝牙；核对 Modbus 地址、波特率等非标协议

– 单位设置：切换 lbf /kN/ton，区分峰值 / 实时模式

🛠️ 维修流程（出口非标）
1. 故障评估 → 报价（注明：备件是否定制、校准费用、证书类型、周期）
2. 拆机清洁、防腐处理，更换损坏密封、线缆、接头
3. 损坏件更换：非标传感器 / 非标接头需测绘加工定制
4. 拉 + 压双向多点标定（普通测力计只做单向，出口拉压必须双向校准）
标定点一般：0、20%、40%、60%、80%、100% FS，拉力、压力分别标定
5. 整机老化测试，重复性、回零、线性、拉压对称度验证
6. 出具英文校准报告 + 溯源证书（出口清关 / 客户现场验收必备），附带维修记录英文版本
7. 包装、防护、出具维修测试报告
⚠️ 高频故障（非标出口拉压测力计）
| 故障 | 原因 | 处理方案 |
| — | — | — |
| 空载零点漂移，加载不准 | 过载损伤应变片、安装侧向力、受潮绝缘下降 | 松开机械连接件判断；受潮烘干；应变片损坏直接换传感器 |
| 拉、压读数不对称 | 弹性体受力偏心、万向节卡死、桥路不平衡 | 修复万向节，重新做双向标定 |
| 读数乱跳 | 屏蔽接地不良、航空插头进水、电源干扰 | 重做屏蔽，更换防水接头，增加信号滤波 |
| 仪表无输出，通讯连不上 | 定制固件丢失、通讯参数丢失、主板损坏 | 重烧英文固件，恢复原始非标通讯参数 |
📌 安全与出口注意事项
1. 维 修、标定必须在力标准机上完成，不可现场简单砝码标定（大量程非标拉压款砝码无法满足）
2. 焊接作业不可在传感器本体附近电焊，大电流直接烧毁应变片
3. 维修后保留原始标定曲线，出口客户审计时需要提供
4. 备件提示：非标定制传感器，没有通用现货，需要生产周期，提前评估交期
📋 交付文件清单（出口客户）
– 英文维修报告
– 校准证书（带溯源标识，NIST / 国内 CNAS 可选）
– 力值标定原始记录（拉力、压力两组数据）

– 仪表参数备份文件（固件、标定系数、通讯参数）
